GND接続機能付リモート同軸切替器 RNS216M

イーサネット対応同軸切替器
GND接続による雷対策
mDNS(マルチキャストDNS)対応
SMAタイプ

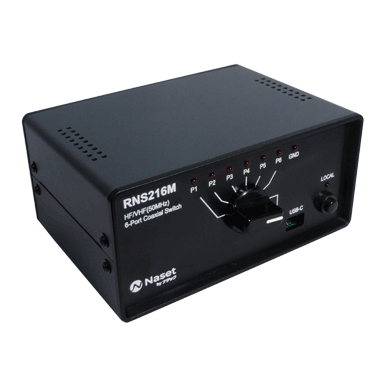

GND接続機能付リモート同軸切替器

RNS216M
近日発売予定

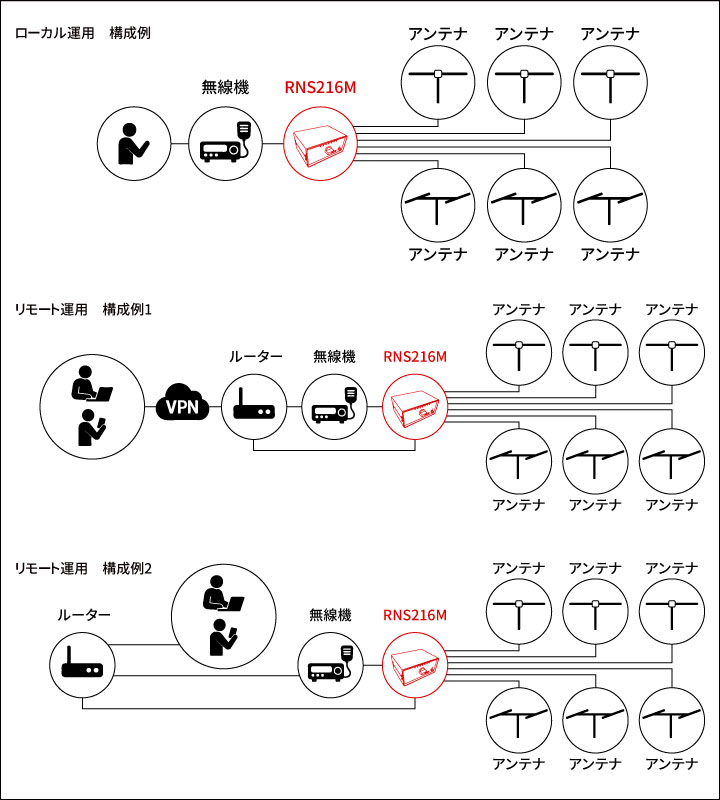

LAN経由でのリモート切替操作に対応しています。専用ソフトは不要で、WEBブラウザから簡単に操作可能です。
周波数：～60MHz Mタイプ

※イーサネットケーブル・USBケーブル等は付属しておりません。

特徴

イーサネット対応同軸切替器
LAN経由でのリモート切替操作に対応しています。専用ソフトは不要で、WEBブラウザから簡単に操作可能です。
HF帯 + 50MHz帯対応
～60MHz対応の低ロス・高アイソレーション設計の同軸切替器です。
バンド数の多いHF帯用に6ポート構成

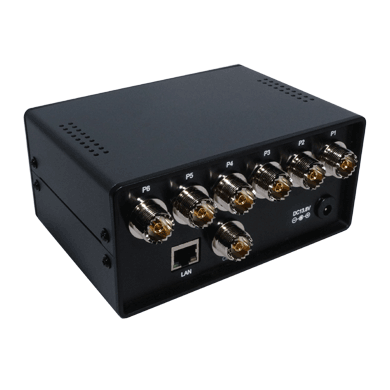

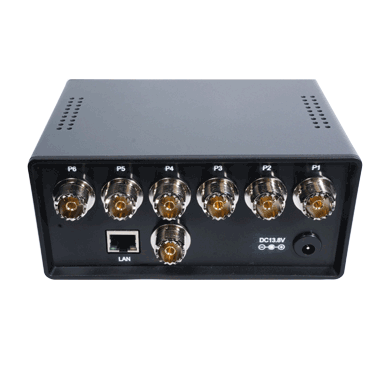

最大6本のアンテナを切替可能です。M-Jコネクタ
リモート/ローカルで切替可能

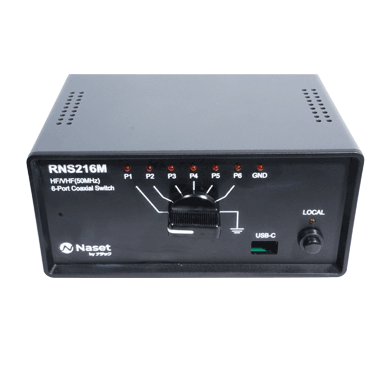

リモート：ブラウザ操作/ローカル：ロータリースイッチで操作可能です。
リモートでGNDに接続可能
使用していないアンテナ端子は常時GNDに接続となります。
停電時(電源OFF時)自動的にGND接続
突然の雷等で停電が発生しても全ポートをGNDへ自動的に接続します。
2種類の電源入力に対応
USB Type-C/DC13.8V(8V～16V) Φ2.1 DCジャックの2種類の電源に対応しています。
DHCP/固定IP設定に対応
DHCP対応により、ネットワークへ簡単に接続できます。また、ご自身でIPアドレスを管理したい場合や複数台を接続する場合には、固定IPの設定も可能です。
mDNS(マルチキャストDNS)対応
mDNS対応により、ローカルネットワーク内でのホスト名解決が容易になり、設定の手間を軽減できます。※[固定IP]設定にすると、mDNS機能は無効になります。
ご自身でカスタマイズ可能
Raspberry Pi Pico互換のマイコンボード「W5100S-EVB-Pico2」を搭載しており、お客様ご自身でソフトウェアのカスタマイズが可能です。

仕様

型名	RNS216M
周波数	～60MHz
電源	USB Type-C DC13.8V(8V～16V) Φ2.1 DCジャック
最大消費電流	250mA
入力インピーダンス	50Ω
耐入力	150W
挿入損失	0.15dB以下
アイソレーション	60dB以上
電圧定在波比	1.2以下
入出力端子	M-J
外形寸法	約150×106×70mm ※突起物除く
重量	約700g

注意

送信中は、切替操作を行わないでください。
※送信中に切替を行うと、瞬間的に出力端子が開放状態(オープン)となるため、無線機が故障する恐れがあります。
[GND]選択中は送信を行わないでください
※[GND]選択中に送信を行うと、無線機が故障する恐れがありますので[PORT P1～P6]が選択されている事を確認してから送信してください。
アンテナが接続されていないポートでは送信を行わないでください
※アンテナが接続されていない状態で送信すると、無線機が故障する恐れがあります。
落雷が予想される時は[GND] に設定することを推奨します
※ GNDに設定することで、誘導雷や静電気などによるサージ電圧に対して一定の保護効果があります。※直撃雷による大電流には対応できません。
本製品のネットワーク設定(IPアドレス、ゲートウェイ等)や、VPNを含む各種通信環境の構築および設定については、弊社ではサポートできかねます。
弊社では、これらネットワーク環境やVPN等の設定、ならびにそれに関連する不具合のサポートや設定代行は行っておりませんので、あらかじめご了承ください。
